追加ハーネスを編む

　ファンのコードは青と黒。それぞれ同色の1.25sq線を3メートル使用した。ヤマハの配線図を読み解いて10Aのフューズも着けておこう。ここだけ赤線になっちゃうけど仕方ない。これで追加ハーネスに何かあっても本体のクーリングシステムまでダメージが及ばない（本体は20A）。コルゲートチューブでくるんで床下のアンダーカバーを外して通線してやる。

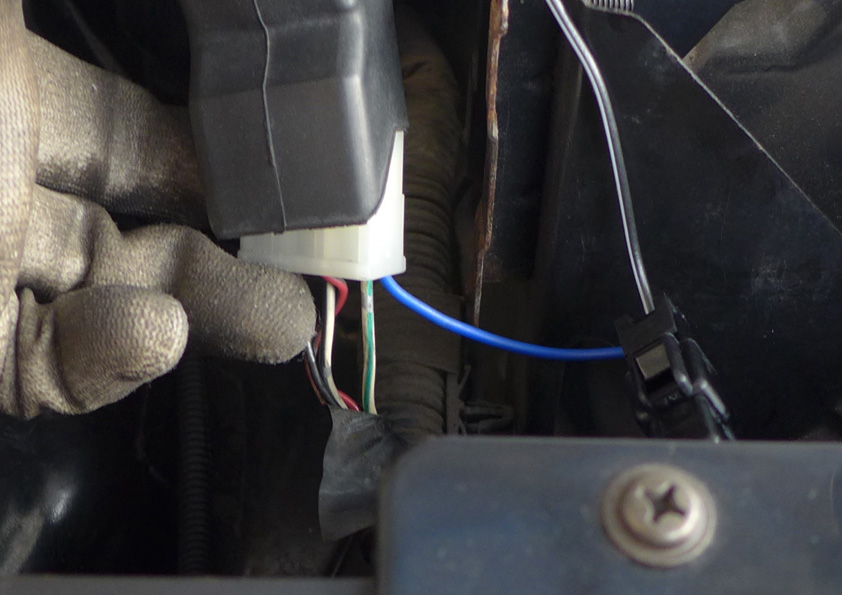

　電源はヘッドライト後ろにあるファンリレーの白/緑線から分岐する。アースはボディアースで問題ないのでクワガタ端子でリレー取付ボルトに咬ませてやった。




　フロントの処理は最終的にこんな感じで、フューズホルダーはファンリレーに抱かせてみた。あとでテストするためコネクタを設けたが、なくても問題ない（むしろ無いほうが問題は少ない）。

---
