対策品の製作
1.まずリレーからソケット部分を外します。お互いを引っ張るだけでは爪が掛かっていて外れません。ソケット側のボタン部分を押しながら引き離して下さい。

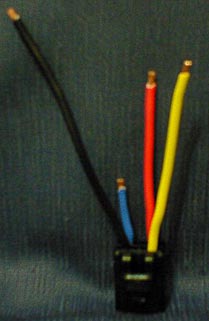

2.ソケットから出ているハーネスを適切な長さにカットします。写真を参考に長さを絶対に間違えないよう、ニッパーで慎重に切って下さい。
赤・・・ 65mm
青・・・ 30mm
黄・・・ 80mm
黒・・・ 97mm

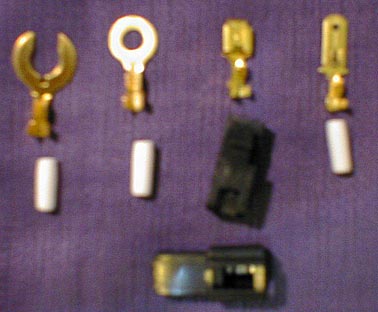

3.以下の端子を取り付けます。左からクワ型(8φ)・丸型(6φ)・1極カプラーのメス端子と内側カプラー・1極カプラーのオス端子。
使用する1極カプラーは内側部分のみで、写真下にある外側カプラーは使いません。

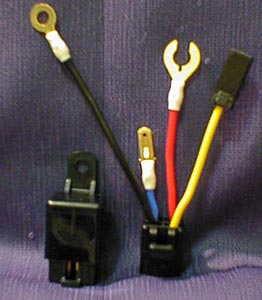

完成図を参考に、下図のようにして電工ペンチでカシメていきます。端子をカシメる前に、予めハーネスにスリーブ(ビニールのカバー)を通しておく事を忘れないで下さい。
赤・・・クワ型端子(8φ)
黒・・・丸型端子(6φ)
青・・・1極カプラーのオス側端子

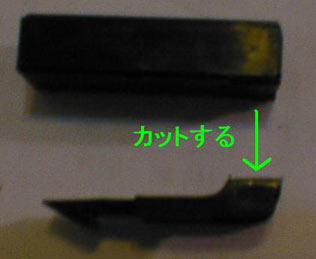

黄・・・1極カプラーのメス側端子&内側カプラー。下図のように1極カプラーの爪部分は邪魔なのでニッパーで切り離します。切り離したら、カシメたメス端子に上から挿し込みます。カチっと爪が引っ掛かればOKです。形状を良く見て、上下を間違えないように挿し込んで下さい。間違えると端子の爪が引っ掛からないので、引っ張ると抜けてしまいます。
4.対策リレーが完成しました!(^o^)/ ここまでくればもう終わったも同然です。後はもう付くようにしか付きませんから、端子を間違えて接続するという事もありません。鼻歌でも歌いながら取付けしましょう♪フンフンフンッ(^。^)
