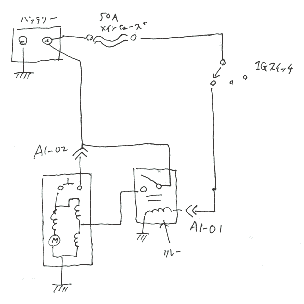

新設するリレーの配線図

　上が従来の、下がリレー新設後の配線図である。プルインコイルの回路中にリレーが挟まれていることが分かる。作動原理だが、従来の回路ではイグニッションキーの中に入っていたスイッチでプルインコイルなどを作動させていた。ところがリレー新設後の回路では、イグニッションキーの中のスイッチを新設リレー作動用のスイッチとして機能させている。こうすることによって、プルインコイルの電圧降下を防ぎ、スターター回らない病が直ってしまうのだ。
