電動ファンスイッチの分解
それでは分解する。用意するのはグラインダー、オフセット砥石、切断砥石。
まず電動ファンスイッチの頭を削る。

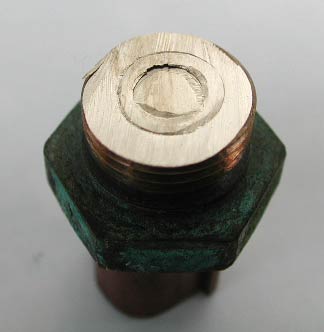

削っていくと切れ目が見えてくる。
さらに少しだけ削ると、全体的に切れ目が見えてくる。
切れ目に沿って存在する金属は既に薄くなっているので、細いピンで取り除く。すると中からもう1枚金属の円盤が出てくる。

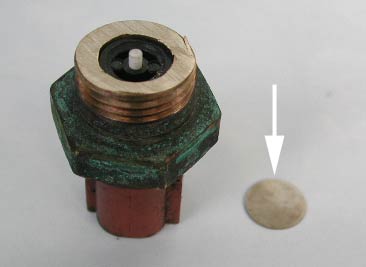

矢印の円盤がバイメタル。電動ファンスイッチは、バイメタルでON-OFFするのだ。

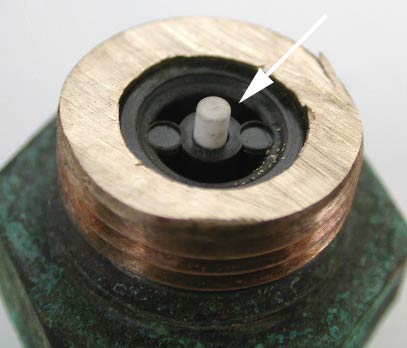

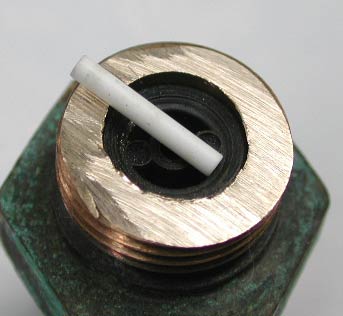

クーラントが90℃程度になるとバイメタルが熱で変形し、矢印の白いピン(セラミックス製)を押す。するとスイッチの奥(写真下側)に存在する接点を押して導通する。

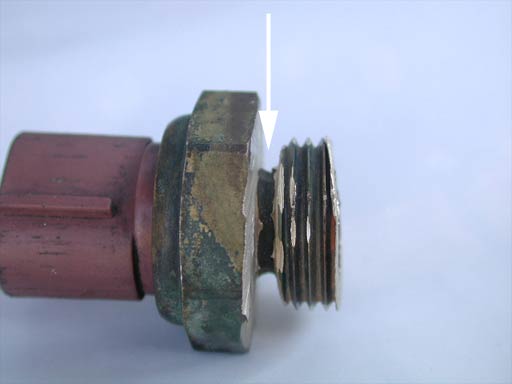

さらに分解を進める。ネジの根本で切断してみた。

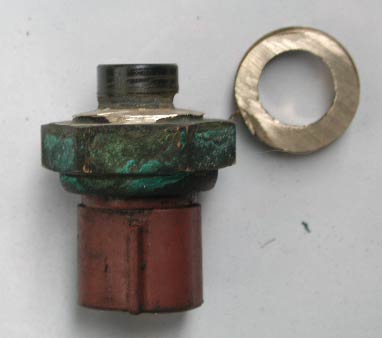

ネジ部分はほとんど抵抗もなく抜き取ることができた。肝心の接点はまだ見えてこない。
