ジャッキアップポイント
エンジンを降ろすには、ボディーとペリメーターフレームをジャッキアップしておく必要がある。そのポイントを解説する。

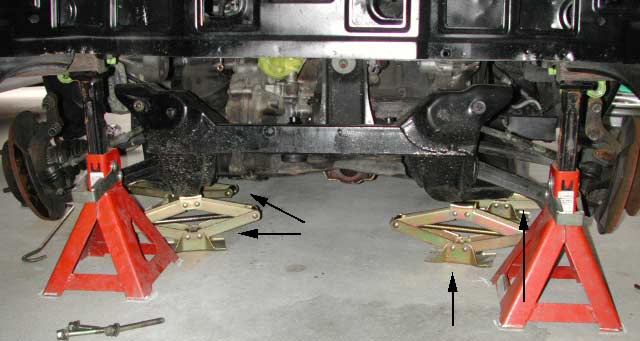

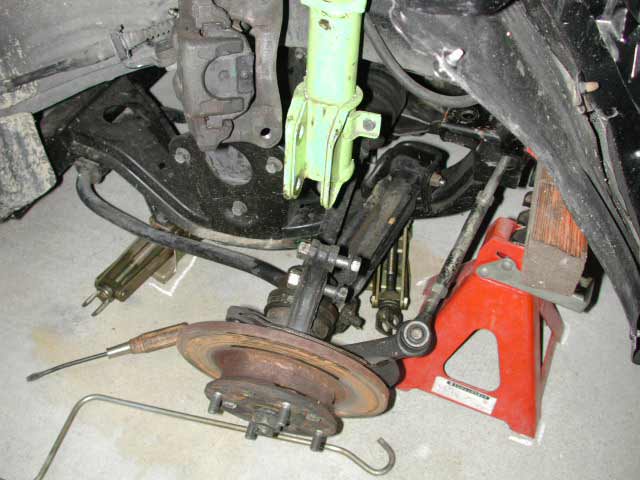

赤い馬がボディー、黒い矢印で示したパンタジャッキがペリメーターフレームを支えている。なおこの時点でペリメーターフレームとシャシーを繋いでいるボルトをはずし、ショックとナックルを切り離しておく。キャリパもはずし、ブレーキホースが引っ張られないようにつり下げておく。ドライブシャフトやトルクロッド、ロアアームははずさなくて良い。

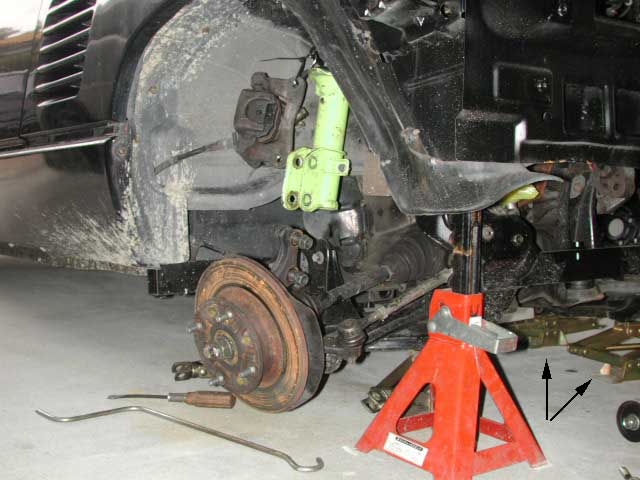

別の角度からジャッキアップポイントを見たところ。

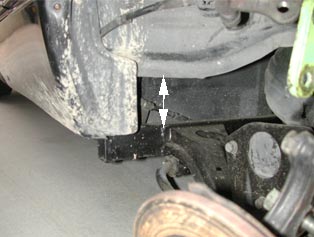

ペリメーターフレームとシャシーがはずれているため矢印のようにすきまができている。

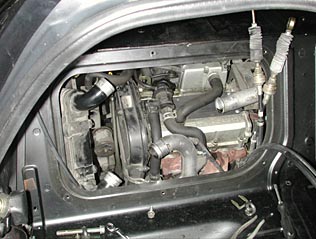

エンジンを取り外す前には、メンテナンスホールをあけて、チェンジのワイヤーやエンジンマウントもはずしておく。
