オルタネータ変換コネクタの製作

　QNCのbBオルタネータを流用して、ＡＺ−１に取り付け可能な高出力オルタネータを検討してきたわけだが、オルタネータから出ているコネクタの形状が異なっている。ＡＺ−１に取り付けるためには、変換コネクタを製作する必要がある。

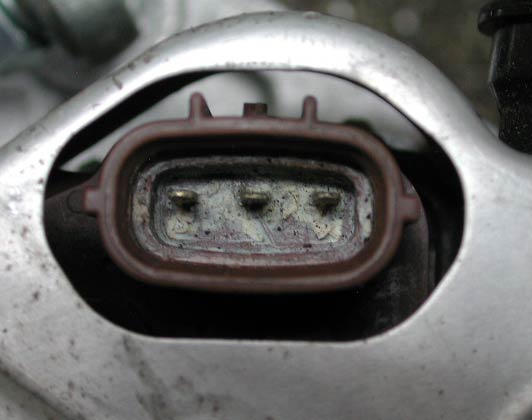

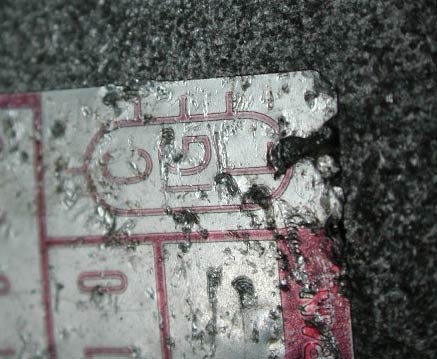

　これがbBのオルタのコネクタ。左から、C、IG、Lとなっている。

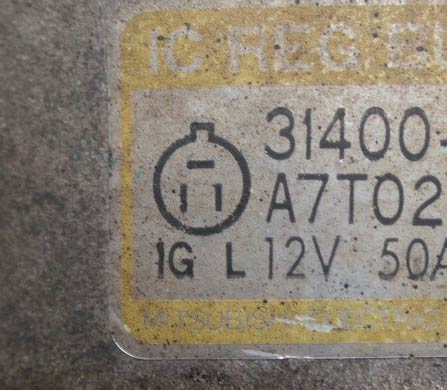

　こちらはＡＺ−１の端子。オルタネータは三菱製。が、デンソー製のオルタに交換していても、参考になる。ＡＺ−１にはIGとL端子しかない。



　これをどう配線するのか。結論から言うと、IGとL端子の２つをつかえばよい。C端子は充電コントロールの端子らしく、接続しなくてもオルタネータとして使える。

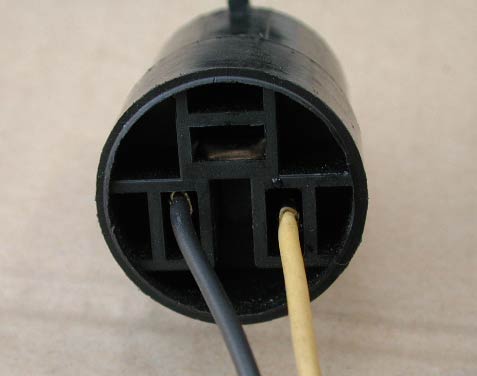

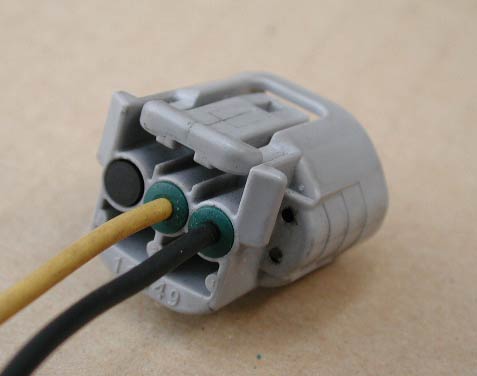

　これが変換コネクタ。左の黒い方を、ＡＺ−１に元々付いていたハーネスに取り付け、右の灰色の方をbBのオルタネータに取り付ける。



　以下のように配線する。





　bBのオルタネータの限界を探るべく、新たな電気的負荷を追加した。次頁で紹介する。

---
